端到端合成论文——声码器——HiFi-GAN

Kong, Jungil, Jaehyeon Kim, and Jaekyoung Bae. “Hifi-gan: Generative adversarial networks for efficient and high fidelity speech synthesis.” Advances in Neural Information Processing Systems 33 (2020): 17022-17033. citations：476 韩国的kakao多音通讯

github：https://github.com/jik876/hifi-gan

试听音频：https://jik876.github.io/hifi-gan-demo/

声码器HiFiGAN的结构和训练.pptx

解决什么问题

  • 解决了之前基于GAN生成波形的vocoder，效果不如基于自回归或基于flow的vocoder的问题；

用了什么方法

  • 提出了HiFi-GAN语音合成声码器，基于GAN，输出高保真音质，合成计算效率高，速度快；
  • 由于语音由具有不同周期的正弦信号组成，证明了建模音频的周期模式对提高音质至关重要；用了多周期的判别器，并用多尺度判别器进行平滑，也是学习不同频段；

效果如何

  • 合成质量优于基于自回归的wavenet和基于flow的waveglow；

  • 合成速度在V100 CPU上为3.7MHz；

  • 输入噪声，能合成出训练集没有的说话人音色；

  • 小模型的前提下（0.92M 参数量），相同模型下能达到自回归方法的相同音质，并且在CPU上的合成速度比自回归快十几倍；

  • 使用相同的判别器D和学习机制可以训练不同配置的生成器G，这表明可以根据目标配置灵活选择生成器配置，而不需要对判别器进行耗时的超参数搜索。也就是说判别器很通用，训好一个就可以适用于多个生成器，节省了判别器的训练时间，以及GAN整体的训练时间；

还有什么问题

  • 这么多loss好收敛吗？
  • 音质还能提高吗？
  • 训练多久才能训好？
  • 感受野多大，有延迟吗？

相关工作

之前的vocoder模型有基于自回归的wavenet，但是自回归方法合成速度慢；然后是基于flow的生成模型parallel wavenet（IAF model）、waveglow；然后是基于GAN的生成模型melgan、clarinet、GAN-TTS，但基于GAN的这几个模型音质没有基于自回归或flow来得好；

思路

提出一个基于GAN的vocoder，计算效率高，合成音频质量优于自回归或flow的方法；

相比于之前相近的 MelGAN，改进点在于：

  1. 引入了多周期判别器（Multi-Period Discriminator， MPD）。 HiFiGAN 同时拥有多尺度判别器（Multi-Scale Discriminator， MSD）和多周期判别器，尽可能增强 GAN 判别器甄别合成或真实音频的能力，从而提升合成音质。
  2. 生成器中提出了多感受野融合模块。 WaveNet 为了增大感受野，叠加带洞卷积，音质虽然很好，但是也使得模型较大，推理速度较慢。 HiFiGAN 则提出了一种残差结构，交替使用带洞卷积和普通卷积增大感受野，保证合成音质的同时，提高推理速度。

模型

考虑到语音是由多个不同周期的正弦波组成的，因此把GAN的判别器用一组子判别器组成，每个子判别器负责一部分周期信号的建模（对音频抽取不同周期分量，每个判别器只判别其中一个分量）；GAN的生成器结构是由不同长度的残差块组成，不同长度的输出对应到不同的判别器；

HiFiGAN由一个生成器和两类判别器组成，两类判别器分别是多尺度（multi-scale）和多周期（multi-period）判别器；

生成器

输入mel谱，噪声不作为额外输入；结构全用卷积组成，通过 **transposed convolutions **进行上采样（帧->采样点），直到输出序列的长度与原始波形的时间分辨率相匹配；transposed convolution 后接多融合感受野（multi-receptive field fusion (MRF)） 模块；

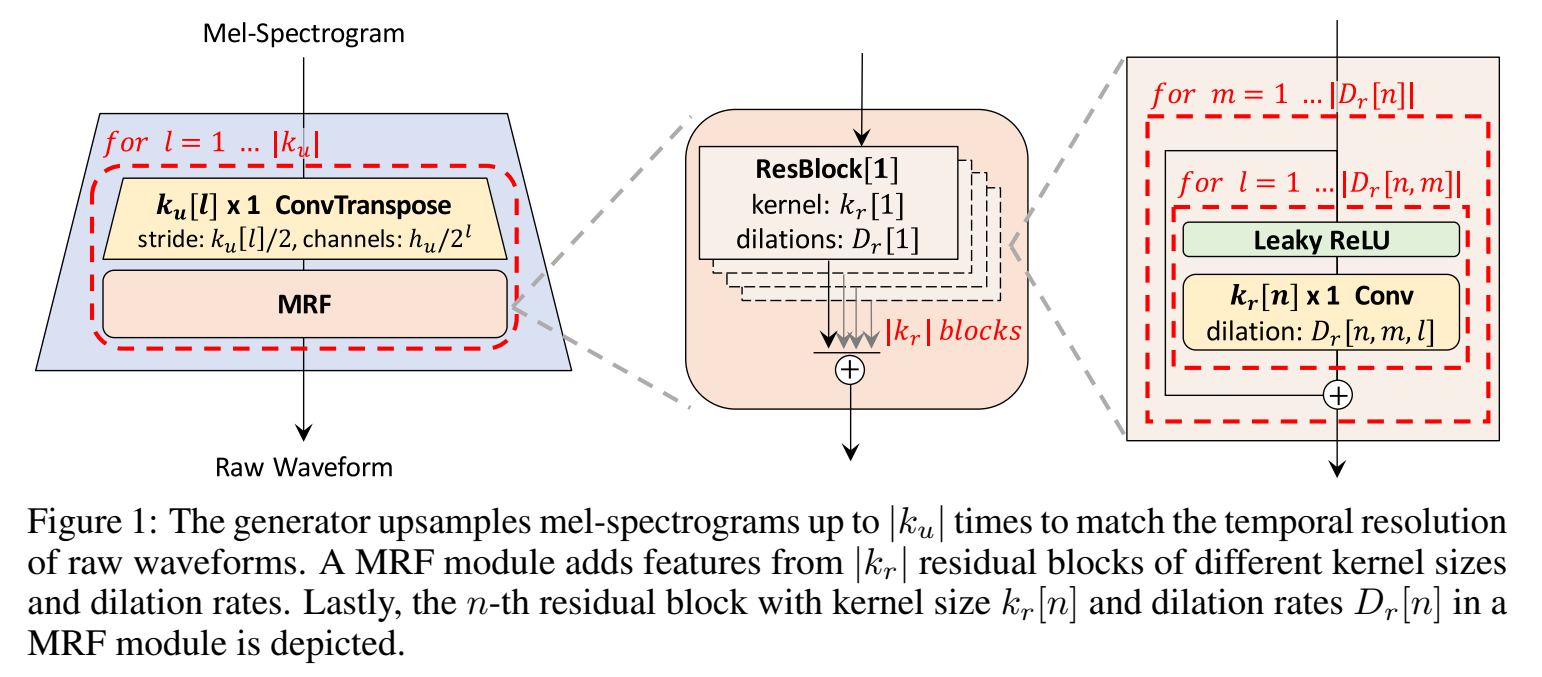

生成器结构：

image-20221122160018783

转置卷积 Transposed convolutions

转置卷积我的理解是python的broadcast过程，每个点都和卷积核乘一遍，得到对应位置的卷积核大小的矩阵，再求和；它的输入输出长度关系和普通卷积的输入输出长度关系反过来；

输入比如[80,1]维mel谱（一帧），输出比如[1,256]的波形，输出256个采样点？那么给生成器的输入是按帧送入，还是可以多帧一起送入？TODO？；

mel长度*帧移 = 音频长度；帧移(hopsize)大小设置为256， 那么对应的mel长度需要上采样 256倍；

如果需要完成张量[80,1]到[1,256]上采样256倍，可以依次执行ConvTranspose1d(80, 1, kernel_size=(32,), stride=(16,), padding=(8,)) 输出[1,16]、ConvTranspose1d(1, 1, kernel_size=(32,), stride=(16,), padding=(8,)) 输出[1,256]；

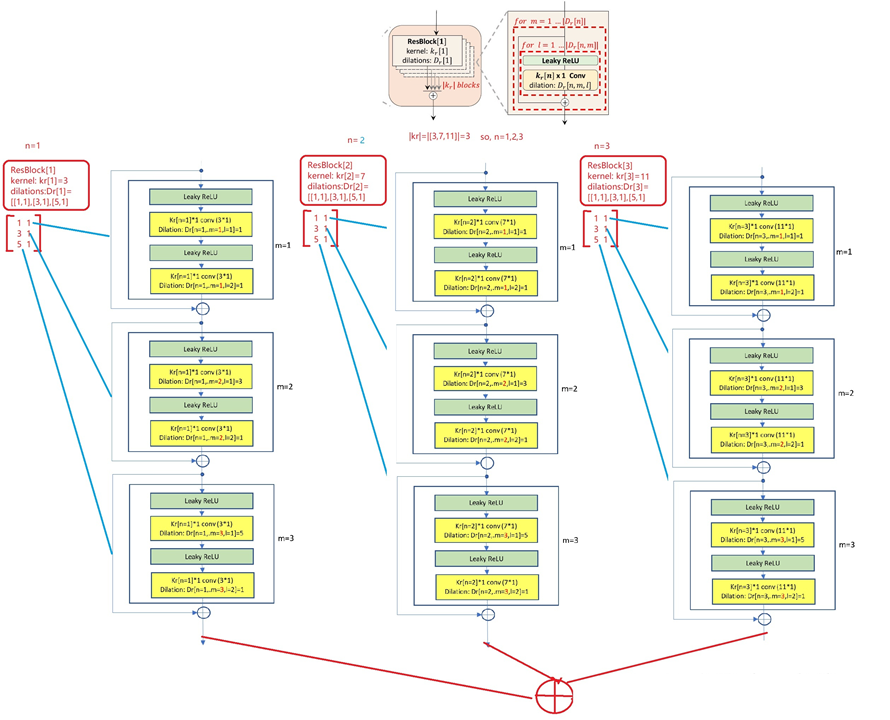

多融合感受野 Multi-Receptive Field Fusion （MRF）

残差块residual block中的kernel sizes 和 dilation rates 都是不同的（为了得到不同的感受野），然后求和；多个MRF再求和；

多融合感受野(MRF)对于波形生成的作用：

  1. 残差网络中不同的kernel_size，意义在于用不同大小的窗口去提取mel-spectrogram的原始信息；
  2. 带洞卷积使得即使是在时间步上较远距离的输出，也有更多的相同输入，解决较长时间步长上数据的依赖性（使用带洞卷积增大感受野，较长时间步长上数据的依赖性：例如一个音素的时长为100ms时，就会使得2200个采样点具有较高的相关性）；

image-20221122171756674

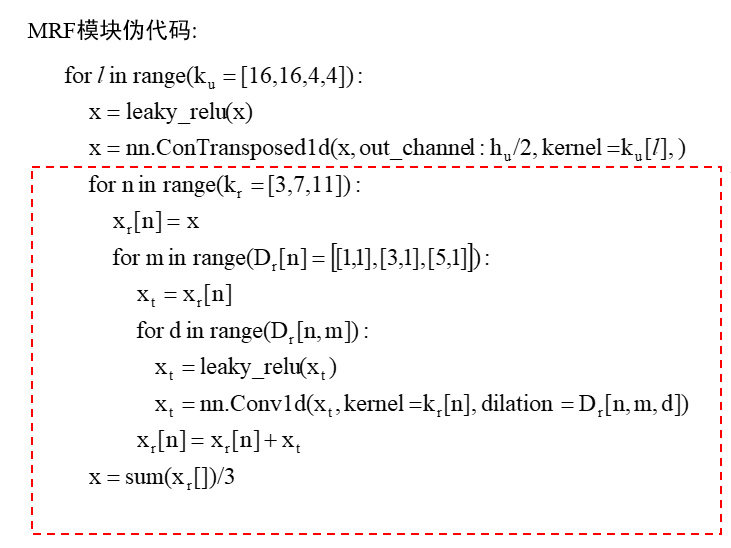

伪代码：

image-20221122181229640

判别器

多周期判别器 multi-period discriminator（MPD）

音频的不同部分分别送入子判别器中；多周期，设置周期为[2, 3, 5, 7, 11] ，预先对其按照参数period进行等距分组； 将1维的长度为T的音频reshape到2维，高度height为T/p，weight长度为p，其实是把1维数据转成2维了；作为判别器的输入；

MPD对不同范围内的频段进行学习。通过等距分组，相当于对原始信号进行了降采样，从而不同的子判别器对应不同的频率范围，假设采样频率为22k的信号（信号频率最大11k），各个子判别器对应的可学习频率范围：

period = 2: 0 ~ 5.5k，period = 3: 0 ~ 3.7k，period = 5: 0 ~ 2.2k，period = 7: 0 ~ 1.57k，period = 11: 0 ~ 1k；

子判别器的结构为conv2d，2D卷积，卷积核weight=1；

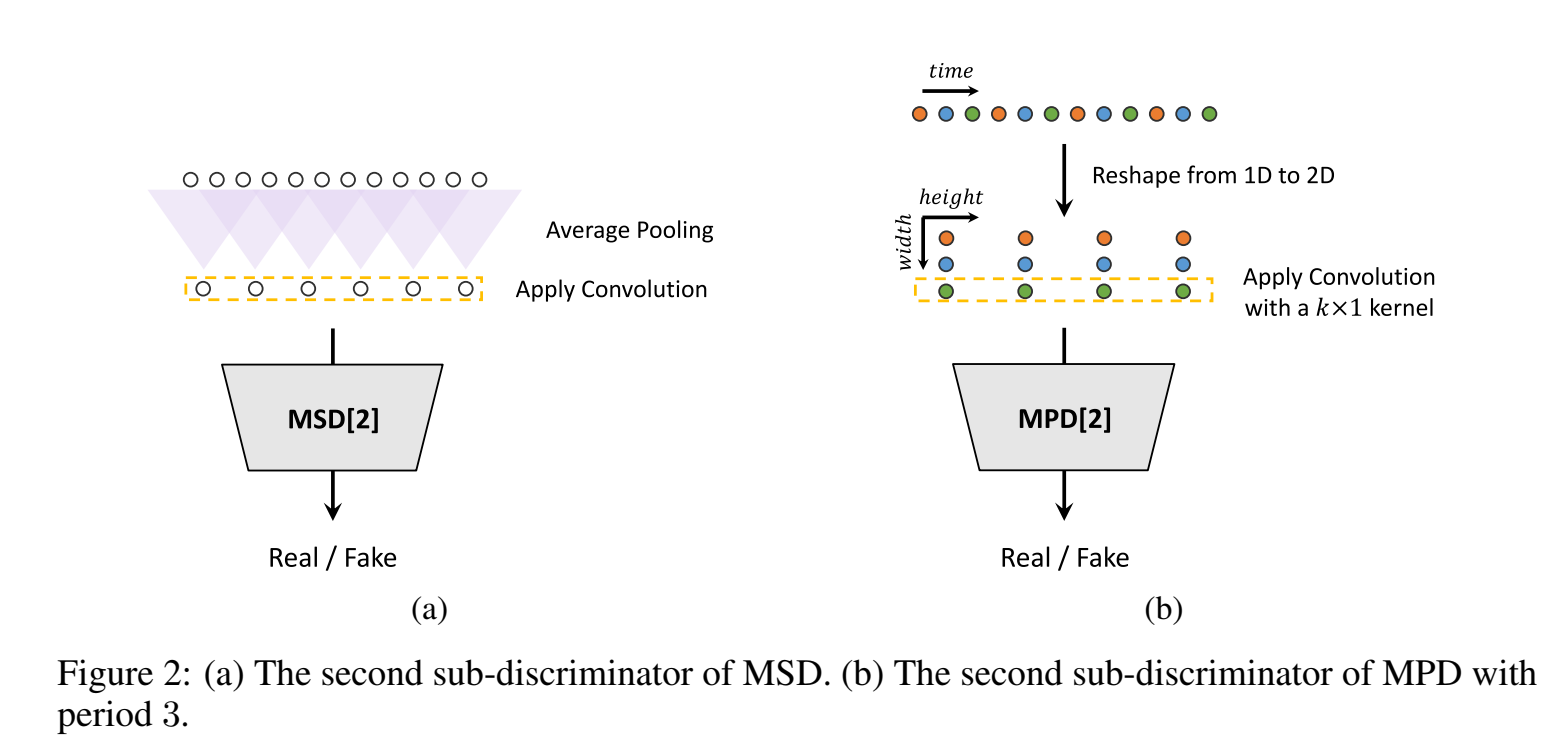

如下图，周期为3，第一行抽取的采样点为原始序列的第[1,4,7,…]，第二行抽取的采样点为原始序列的第[2,5,8,…]，第三行抽取的采样点为原始序列的第[3,6,9,…]；

image-20221122174539348

还是比较巧妙的，多次利用了输入，把输入进行不同的reshape，然后放进不同的判别器中，如果我去做，可能会只会放进同一个判别器中，因此这里还有一个很重要的思路是分开了子判别器，把一个网络结构拆成多个网络，每个网络负责一部分，这个思路；而不是像我想的把网络减轻负担，输入进行拆分，然后堆叠，然后送入网络；

多尺度判别器multi-scale discriminator (MSD)

由于MPD中的每个子鉴别器只接受不连续的样本，我们添加MSD来连续评估音频序列。提出MSD的是来自于MelGan；

MSD也是由多个子判别器组成，每个判别器的输入尺度不同，分别是raw audio, ×2 average-pooled audio, and ×4 average-pooled audio；

网络结构中归一化用的是谱归一化spectral normalization (Miyato et al., 2018) ，使得训练更稳定；

可以把多尺度判别器的作用理解为平滑波形，因为多周期判别器的输出是不连续的波形，就需要进行平滑，多尺度判别器就扮演了这一角色；

由傅里叶变换可知，信号是由无数个正弦波信号叠加而成的，多个子判别器的设置，分别处理不同降采样倍率的信号，以学习音频中不同频段的“模式”，假设采样频率为22k（信号频率最大11k）：

第一个MSD判别器能采的信号频率为0 ~ 11K；第二个为0 ~ 5.5K；第三个为0 ~ 2.25K;

这里能改进，能做成带通滤波器吗？？

目标函数

主要是GAN的loss，还有两个辅助loss

  1. GAN Loss 。LS-GAN，non-vanishing gradient flows 的最小二乘loss，相比于原始GAN loss，它不会有梯度消失的问题；

$$
\mathcal{L}{Adv}(D;G)=\mathbb{E}{(x,s)}\left[(D(x)-1)^2+(D(G(s)))^2\right]
$$

$$
\mathcal{L}_{Adv}(G;D)=\mathbb{E}_s\left[(D(G(s))-1)^2\right]
$$
​

其中，$x$ 是真实音频； $s$ 表示输入条件，即真实音频的mel谱；

  1. Mel-Spectrogram Loss 。在生成器的损失中添加mel谱loss，以提高生成器的训练效率和生成音频的保真度，因为mel谱是频域信息，添加该loss有助于捕捉时频分布，并且由于人类听觉系统的特点，也可以预期会有更侧重于提高感知质量的效果。

    用生成器合成的波形提取的mel谱与真实波形提取的mel谱计算L1距离

$$
\mathcal{L}{Mel}(G)=\mathbb{E}{(x,s)}\left[|\phi(x)-\phi(G(s))|_1\right]
$$

  1. Feature Matching Loss 。在生成器的损失中添加 特征匹配loss，该特征来自于判别器，在判别器的网络中的每层输出（中间特征），认为具有样本的一定特征，可以进行特征的相似度度量；

$$
\mathcal{L}{FM}(G;D)=\mathbb{E}{(x, s)}\left[\sum_{i=1}^T \frac{1}{N_i}\left|D^i(x)-D^i(G(s))\right|_1\right]
$$

​ 其中，$T$ 表示判别器层数，$D^i$ 表示判别器第 $i$ 层的特征，$N_i$ 表示判别器第 $i$ 层的特征数量；

  1. Final Loss。 生成器和判别器的总loss组成为

$$
\mathcal L_G = \mathcal L_{Adv}(G; D) + λ_{fm} \mathcal L_{FM}(G; D) + λ_{mel}\mathcal L_{Mel}(G)
$$

$$
\mathcal L_D=\mathcal L_{Adv}(D;G)
$$

​ 设置 $\lambda_{fm}=2$ ，$\lambda_{mel}=45$ ；因为判别器是由一系列的子判别器MPD、MSD组成，上式可以写成子判别器的形式：
$$
\mathcal{L}G =\sum{k=1}^K\left[\mathcal{L}{Adv}\left(G ; D_k\right)+\lambda{f m} \mathcal{L}{F M}\left(G ; D_k\right)\right]+\lambda{\text {mel }} \mathcal{L}_{\text {Mel }}(G)
$$

$$
\mathcal{L}D =\sum{k=1}^K \mathcal{L}_{\text {Adv}}\left(D_k;G\right)
$$

​ 其中，$D_k$ 表示MPD和MSD的第 $k$ 个子判别器；

实验

LJSpeech 数据集

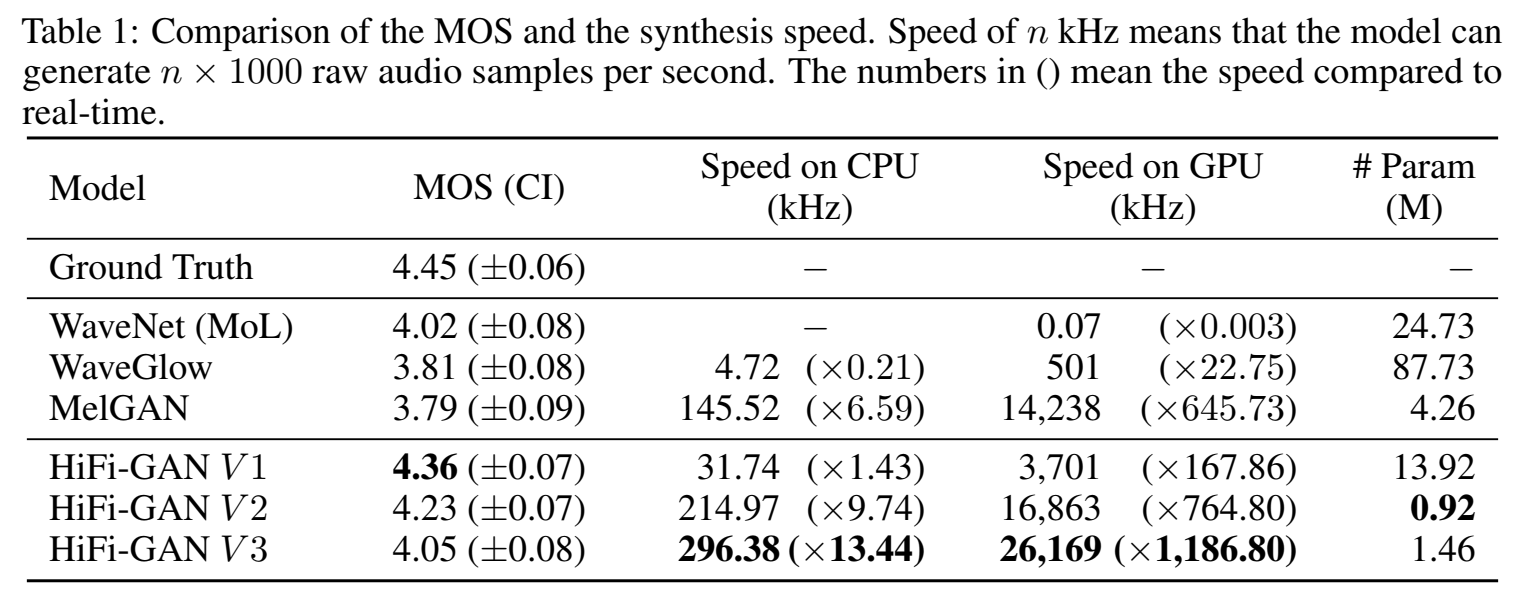

MOS分，合成速度：

image-20221123141018713

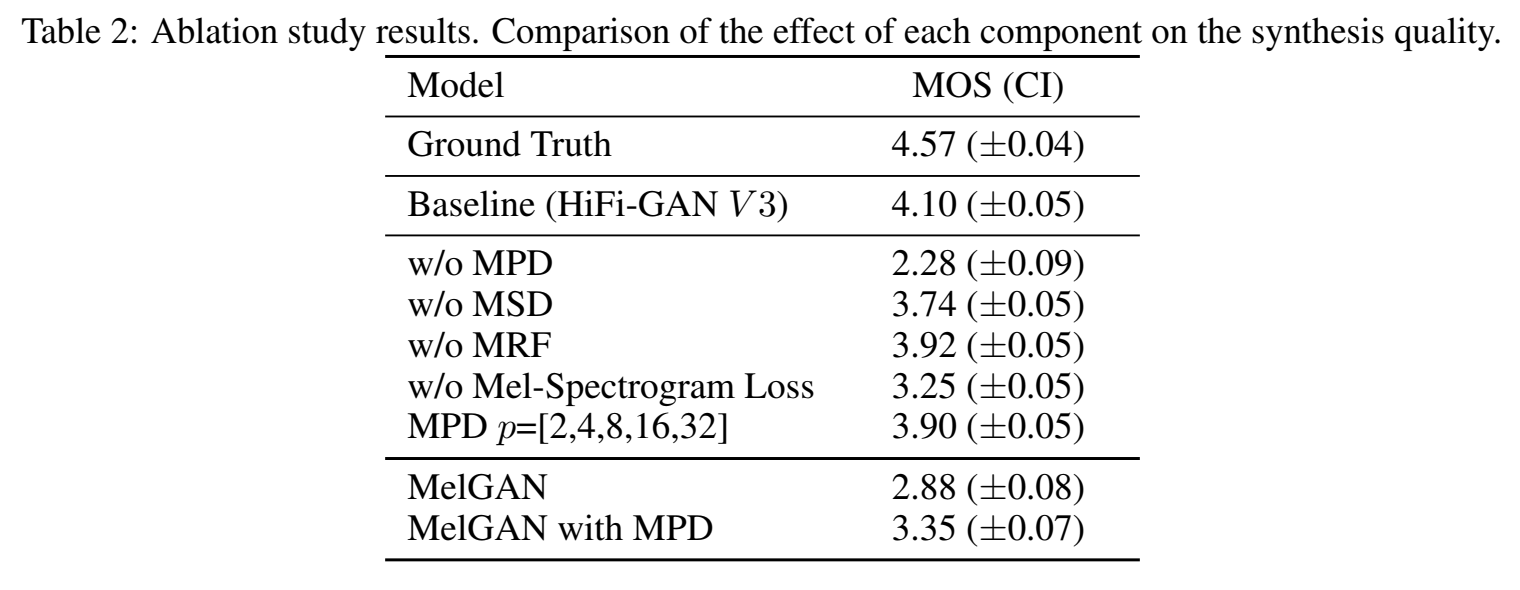

消融实验

image-20221123141124756

可以看出MPD起作用要大于MSD；

总结

HiFiGAN的特点：

  1. 生成器上采样后采用了MRF模块，使用不同大小的卷积核提取mel-spectrogram的原始信息，对于数据中所存在的较长时间步上的依赖（一个音素涉及可能到上千的采样点），采用堆叠的带洞卷积进一步增大感受野，提升信号的生成质量。
  2. 相对于MelGAN, HiFiGAN在损失函数上增加了mel-spectrogram损失项，使得训练更稳定，获得了更好的音频质量。
  3. 语音信号由不同周期的正弦波组成，需要对不同频率尺度的信号进行建模，HiFiGAN提出了MPD模块对信号中的不同频率范围的信号进行建模，MPD会对原始信号按一定的规则进行分组，使得数据长度有所减小，所以同时使用MSD对连续的数据中存在的周期模式进行建模，从而更好的捕捉到信号中不同的周期信息。

评价

提出一种基于GAN的vocoder，主要改进在于判别器用了多周期判别器，发现了特征的特点，就是波形是由多个正弦波组成，不同周期的正弦波直接影响音质，那么如果对每个周期正弦波都能建模好，最后音质肯定也好，出于这个角度用了多尺度和多周期判别器，比较巧妙。此外，每个判别器都是由子判别器们组成，每个子判别器都是不同的输入，这个子判别器的思路也是比较巧妙的；
