端到端合成论文——声学模型——FastSpeech

==Ren, Yi, et al. “Fastspeech: Fast, robust and controllable text to speech.” Advances in Neural Information Processing Systems 32 (2019).==citations：575 浙大和微软

github：https://github.com/ming024/FastSpeech2

试听音频：https://speechresearch.github.io/fastspeech/

  • 解决什么问题

    相比于拼接和统计参数的合成方法，神经网络的端到端合成方法的有几个问题：

      1. 推理过程中mel谱生成的速度慢，这是因为mel谱产生是自回归方式；
      1. 合成语音不够鲁棒（一些词会跳读、重复读），这是因为error会传播、text和语音之间错误的attention alignments；
      1. 缺少可控性（语速控制或韵律控制），这是因为自回归的方法一帧帧生成mel谱，没有利用整条文本和整条语音之间的对齐关系；

  • 用了什么方法

    • 以文本和语音是单调对齐作为出发点，提出一种输入文本（音素）序列，非自回归产生mel谱序列的方法（并行），解决了上面的问题1；

    • 为了解决音素序列和mel谱序列不等长问题，根据每个音素的时长对相应的mel谱进行上采样，来扩大mel谱长度；调整每个音素时长length regulator的基础是音素时长预测器，它预测每个音素的时长；Phoneme duration predictor 和之前的 attention alignments一旦不好就会影响合成质量 很不同，因此解决了上面的问题2；

    • 通过调整length regulator，很容易调整语速，还可以通过在相邻音素之间添加break来控制部分韵律，解决了上面的问题3；

  • 效果如何

    • 该并行模型在语音质量方面与自回归模型相匹配，几乎消除了特别困难情况下的跳过和重复的问题，并能平稳地调整语音速度。
    • 主要特点是合成速度快，使得端到端语音合成快了38倍，是mel谱生成快了270倍，因此叫 FastSpeech；

  • 存在什么问题

    • 根据时长直接复制特征扩展特征长度，会不会一个音素的时长里特征都是一模一样的？
    • 要额外训练一个教师模型，比较耗时；
    • 从教师模型抽取的时长信息不是一定准确的；
    • 因为是用的模型蒸馏，教师模型生成的语音mel谱作为target，因为不是用真实音频提取的mel谱，因此丢失了一些音高、能量、韵律等变化信息，比训练数据中用真实音频相比简单得多，多样性也少得多。

Background

Non-Autoregressive Sequence Generation

非自回归序列生成的应用：

neural machine translation ：

Jiatao Gu, James Bradbury, Caiming Xiong, Victor OK Li, and Richard Socher. Non-autoregressive neural machine translation. arXiv preprint arXiv:1711.02281, 2017.

Junliang Guo, Xu Tan, Di He, Tao Qin, Linli Xu, and Tie-Yan Liu. Non-autoregressive neural machine translation with enhanced decoder input. In AAAI, 2019.

Yiren Wang, Fei Tian, Di He, Tao Qin, ChengXiang Zhai, and Tie-Yan Liu. Non-autoregressive machine translation with auxiliary regularization. In AAAI, 2019

audio synthesis ：

Aaron van den Oord, Yazhe Li, Igor Babuschkin, Karen Simonyan, Oriol Vinyals, Koray Kavukcuoglu, George van den Driessche, Edward Lockhart, Luis C Cobo, Florian Stimberg, et al. Parallel wavenet: Fast high-fidelity speech synthesis. arXiv preprint arXiv:1711.10433, 2017.

Wei Ping, Kainan Peng, and Jitong Chen. Clarinet: Parallel wave generation in end-to-end text-to-speech. In International Conference on Learning Representations, 2019.

Ryan Prenger, Rafael Valle, and Bryan Catanzaro. Waveglow: A flow-based generative network for speech synthesis. In ICASSP 2019-2019 IEEE International Conference on Acoustics, Speech and Signal Processing (ICASSP), pages 3617–3621. IEEE, 2019.

上面都是在推理阶段用非自回归，但是训练阶段还是自回归；

非自回归vocoder：

Parallel WaveNet [16]

ClariNet [18]

WaveGlow [20]

这些方法输入mel谱到输出waveform过程是并行的（非自回归），但是由于生成mel谱过程是自回归的，因此总的来说还是自回归的；

完全非自回归的：

Kainan Peng, Wei Ping, Zhao Song, and Kexin Zhao. Parallel neural text-to-speech. arXiv preprint arXiv:1905.08459, 2019.

这个和fastspeech一样都是完全自回归的，但是参数量比fastspeech大，因此推理速度没fastspeech快；

FastSpeech模型结构

用了教师模型（相当于蒸馏）模型较小；

训练和推理都是非自回归生成mel谱，mel谱到waveform也是并行的（非自回归）；

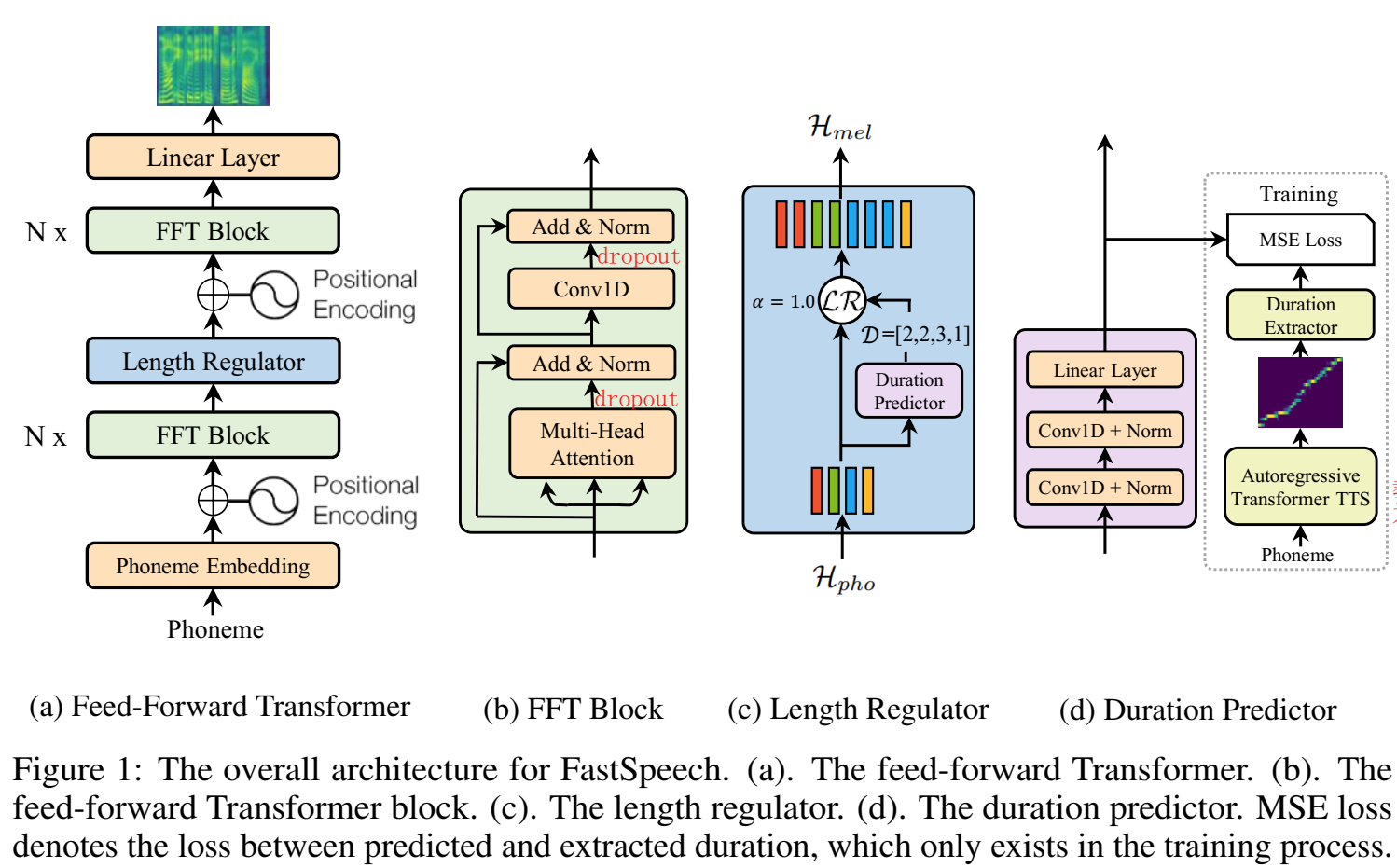

模型总体结构：

由FFT层、时长规整器、FFT、线性层堆叠而来，结构相比于tacotron来说简单很多，没有用到RNN，只有attention+conv就足够！

FFT是先attention再conv；dutation predictor是只用conv；

时长预测器比较巧妙，我们不知道音素实际时长groundtruth，可能可以通过识别方法获得，但是文章采用的是一个attention-based的合成模型获得，去学习音素和谱的时长关系，然后直接把特征复制几份，扩展特征长度了；

Feed-Forward Transformer

每个FFT Block组成：音素embedding输入 👉 multi-head attention 👉 conv 1D 👉 输出（最后是mel谱输出）

多个FFT Block串联起来；

multi-head attention作用：抽取cross-position information，抽取不同位置之间的关系信息；

使用卷积的原因是：在语音任务中，相邻hidden state的字符/音素和mel-谱图序列中很相关。

Length Regulator

输入不同音素时长，复制对应帧数那么多份的变换函数

length regulator $\mathcal{L} \mathcal{R}$ 表示为：
$$
\mathcal{H}{m e l}=\mathcal{L} \mathcal{R}\left(\mathcal{H}{p h o}, \mathcal{D}, \alpha\right)
$$
举例：音素序列的隐状态为 $$\mathcal{H}_{p h o}=\left[h_1, h_2, h_3, h_4\right]$$ ，

  1. 在没有加速减速(normal speed) 的情况下（$\alpha = 1$ ）：对应的音素持续时长序列为 $$\mathcal{D}=[2,2,3,1]$$（所有持续时长加起来的和等于mel谱序列长度），扩展序列 $\mathcal{H}_{m e l}$ 变成$$\left[h_1, h_1, h_2, h_2, h_3, h_3, h_3, h_4\right]$$；

  2. 在减速（slow speed）情况下（$\alpha=1.3$）：对应的音素持续时长序列为 $$\mathcal{D}_{\alpha=1.3}=[2.6,2.6,3.9,1.3] \approx [3,3,4,1]$$ ，扩展序列变成 $$\left[h_1, h_1, h_1, h_2,h_2, h_2, h_3, h_3,h_3,h_3, h_4\right]$$；

  3. 在加速（fast speed）情况下（$\alpha=0.5$）：对应的音素持续时长序列为 $$\mathcal{D}_{\alpha=0.5}=[1,1,1.5,0.5] \approx[1,1,2,1]$$，扩展序列变成 $$\left[h_1, h_2, h_3, h_3, h_4\right]$$；

可以通过调整空格字符的持续时长，来调整单词之间的停顿。比如增加单词间的停顿，就在音素持续时长序列里增加空格这个字符的持续时长，这样子很容易就能调整发音波形的韵律了！

Duration Predictor

预测时长和标签时长之间的均方误差作为loss之一，预测的时长是取log的时长；

标签时长来自于自回归的教师模型；

  1. 首先先训练一个自回归的encoder-attention-decoder TTS模型

  2. 得到attention alignment

    decoder和encoder之间用attention连接，这个attention是multi-head attention，不是每个head都能有好的alignement，因此对多头里的每个头都计算attention alignment，选一个focus fate最大的作为对齐序列；

    这里把注意力对齐效果好坏（对齐结果越接近对角线越好） 用focus rate $F$来表示：$$F=\frac{1}{S} \sum_{s=1}^S \max {1 \leq t \leq T} a{s, t}$$

    其中，$S$是标签谱的时长，$T$是音素的时长，$\alpha_{s,t}$ 是注意力矩阵里第$s$行（谱），第$t$列（音素）的元素；注意力矩阵横坐标是decoder的谱（帧），纵坐标是encoder的音素序列，每次遍历音素序列，找到第s帧对应注意力最大值的音素，认为是该帧的音素，然后遍历所有帧，就能得到每一帧对应的音素，以及平均注意力值，叫做focus rate；（理想情况，一般在注意力矩阵作图看上去像对角线）

  3. 得到attention alignments之后，可以通过抽取每个音素的时长 $d_i=\sum_{s=1}^S[\arg \max_t\alpha_{s,t}=i]$，因此得知音素序列持续时长 phoneme duration sequence $$\mathcal{D}=[d_1,d_2,…,d_n]$$ 。一个音素的持续时间是根据上述步骤中选择的注意头关注到它的mel-谱图的数量。

loss function

loss1：预测的时长和教师target的时长之间的mse loss；

loss2：mel谱的，是教师模型（teacher模型）预测的mel谱作为fastspech模型（student模型）的target；（模型蒸馏）

实验

todo

总结

用了很特别的方法来解决文本和音频长度不匹配的问题，不是用自回归的，也许我们可能可以想到用一个时长预测器，来复制特征以扩大特征长度，但是用attention来对齐获得时长的方法还是比较巧妙。FastSpeech最巧妙的是时长预测器，我们不知道音素实际时长groundtruth，可能可以通过识别方法获得，但是文章采用的是一个attention-based的合成模型获得，去学习音素和谱的时长关系，然后直接把特征复制几份，扩展特征长度了；

==Ren, Yi, et al. “Fastspeech 2: Fast and high-quality end-to-end text to speech.” arXiv preprint arXiv:2006.04558 (2020).==citations：481 浙大和微软

试听音频：https://speechresearch.github.io/fastspeech2

  • 解决什么问题
    • 解决one-to-many mapping问题中存在的问题；
    • 自回归TTS唯一的输入信息是文本，这不足以完全预测语音中的方差。在这种情况下，模型容易对训练集中目标语音的变化进行过拟合，导致泛化能力较差。（语音太复杂 变化，只输入文本容易过拟合）
  • 用了什么方法
    • 提出fastspeech2模型，直接用ground-truth目标训练时长模型（fastspeech1是用教师模型）；
    • 不仅只预测时长duration（时长预测器），还训练了pitch 预测器、energy预测器。推理时，模型预测出波形的duration、pitch、energy，使得生成的语音波形更真实；
    • 提出fastspeech 2s模块，训练中有一个分支是直接输出波形的，（不使用mel-谱图作为中间输出），在推理中直接从文本生成语音波形，推理延迟低。
  • 效果如何
    • 通过简化训练pipeline，训练比fastspeech快三倍；推理比fastspeech更快；
    • 音质超过fastspeech、也超过自回归方法的合成模型；
    • 解决了TTS中的一对多映射问题，实现了更好的语音质量；
    • fastspeech 2s 更进一步简化推理pipeline，直接从text产生waveform；
  • 存在什么问题
    • 音素的持续时长groundtruth来自识别强制对齐，这基于一个已训练好的识别模型，因此还要先训练一个识别模型（或者用预训练模型）；

模型结构

总体结构很简单，输入是音素序列，做embedding，然后encoder抽取高级特征，经过提取不同特征的模块variance adaptor，于positional encoding相加，经过decoder，输出波形和mel谱；

输出不仅输出mel谱，同时也送入waveform decoder输出波形，这个模块称为FastSpeech 2s，在推理阶段就直接用这里的输出波形，使得合成速度很快，推理延迟低；

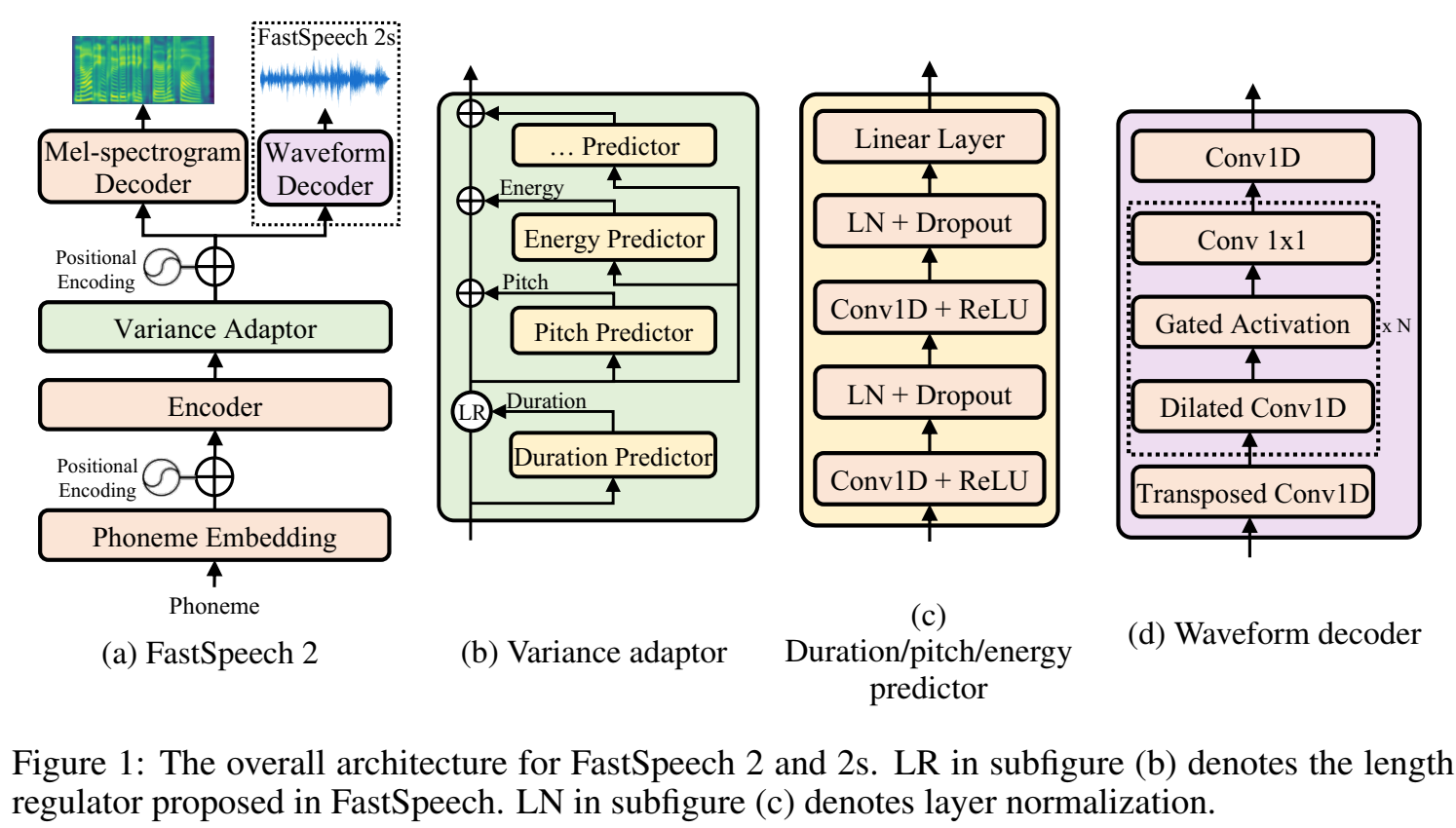

image-20221110112621377

Encoder

feed-forward Transformer block，就是self-attention和1D-conv的结构堆好几层；

Variance adaptor

由duration predictor、pitch predictor、energy predictor组成，对input分别抽取三类信息，然后再特征相加，相当于把input分离出它的某些特征分量，重视了这些特征，然后得到一个很容易就能起作用的特征，相当于人为帮带有冗余信息的input提了有用的稀疏特征；

PS. 文章虽然只用了这三种特征，但提到将来的研究中可以用其他的特征，比如emotion、style、speaker。

variance adaptor中的每个predictor都是由2层1维卷积、relu激活、layer norm dropout组成的；

duration predictor

音素持续时长的标签来自于强制对齐（识别方法）（Montreal forced alignment (MFA) (McAuliffe et al., 2017) ），这比用attention map得到的更准；

输出是log域的音素时长序列；

MSE loss；

pitch predictor

prosody中pitch特征很重要，考虑到时间轴一长，pitch变化很大，使用连续小波变换（continuous wavelet transform (CWT) ）将pitch轮廓转换为pitch谱图(Suni et al., 2013; Hirose & Tao, 2015) ，并且在频域里预测（之前的方法是直接预测pitch包络，但是预测出来的和groundtruth区别很大）；

输出pitch spectrogram；

MSE loss；

推理时，pitch predictor预测出pitch spectrogram，再利用连续小波反变换(iCWT)将其进一步转换回pitch包络。

pitch值：训练和推理过程中的groundtruth、predict的pitch $F_0$特征都要进行量化，量化到256个可能的数值（8bit表示？），该pitch值再embedding成向量vector $v$，然后加到之前特征里；

Energy Predictor

逐帧进行快速傅里叶变换STFT，求功率（模方），L2-norm ， 量化到256个可能的值，再embedding成向量vector $e$，然后加到之前特征里；

注意，predictor输出是未量化的功率！然后才对输出进行量化的；

MSE loss；

FASTSPEECH 2S

直接预测waveform会遇到几个问题：

  1. 波形比mel谱包含更多变化的信息（比如phase），输出信息量越多，只凭简单的输入想要预测该输出就更难；
  2. 每帧的波形向量很大，如果波形一长的话，输出矩阵就很大，很难训练，因此一般就只训练音频片段，但是这样会失去一些上下文关系；

本文提出的解决方法：

  1. 因为相位很难预测，因此要用更难一点的训练方法，本文用的在waveform decoder中引入对抗训练，(Yamamoto et al., 2020).
  2. 利用同一个模型预测的mel谱作为输入；？？

waveform decoder结构

类似wavenet，非因果卷积、gate激活；

输入是短音频片段，上采样为和输出一样长的音频片段（通过一维卷积上采样），输出是groundtruth音频片段；

对抗网络中的判别器discriminator 的结构和Parallel WaveGAN(Yamamoto et al., 2020) 一样，包含10层的非因果空洞1维卷积，leaky relu激活；

loss是multi-resolution STFT 和 LSGAN discriminator loss；

推理阶段不需要mel谱，只使用waveform decoder来合成波形；

MODELING PITCH WITH CONTINUOUS WAVELET TRANSFORM

公式的目的是得到pitch谱，这个pitch谱才是我们想要的特征，也就是pitch提取器的输出groundtruth，和预测的对象；

因此我们有了pitch包络，先变换到pitch谱，作为pitch特征；

具体计算公式如下：

给一个连续pitch包络函数 $F_0$ ，用(Tuteur, 1988; Grossmann & Morlet, 1984)转换成pitch谱 $W(\tau,t)$：
$$
W(\tau,t)=\tau^{-1/2}\int_{-\infty}^{+\infty}F_0(x)\psi(\frac{x-t}{\tau})dx
$$
其中，$\psi$ 是Mexican hat mother wavelet，$F_0(x)$是位置$x$的pitch值（位置？），$\tau$ 是wavelet的scale，$t$ 是wavelet的position（第 $t$ 帧）；

而原始的pitch包络也能从pitch谱中恢复（通过inverse continuous wavelet transform (iCWT)），他们是可以互相转换的；
$$
F_0(t)=\int_{-\infty}^{+\infty}\int_{-\infty}^{+\infty}W(\tau,t)\tau^{-5/2}\psi(\frac{x-t}{\tau}) dxd\tau
$$
（不知道这公式怎么来的，先不管？）

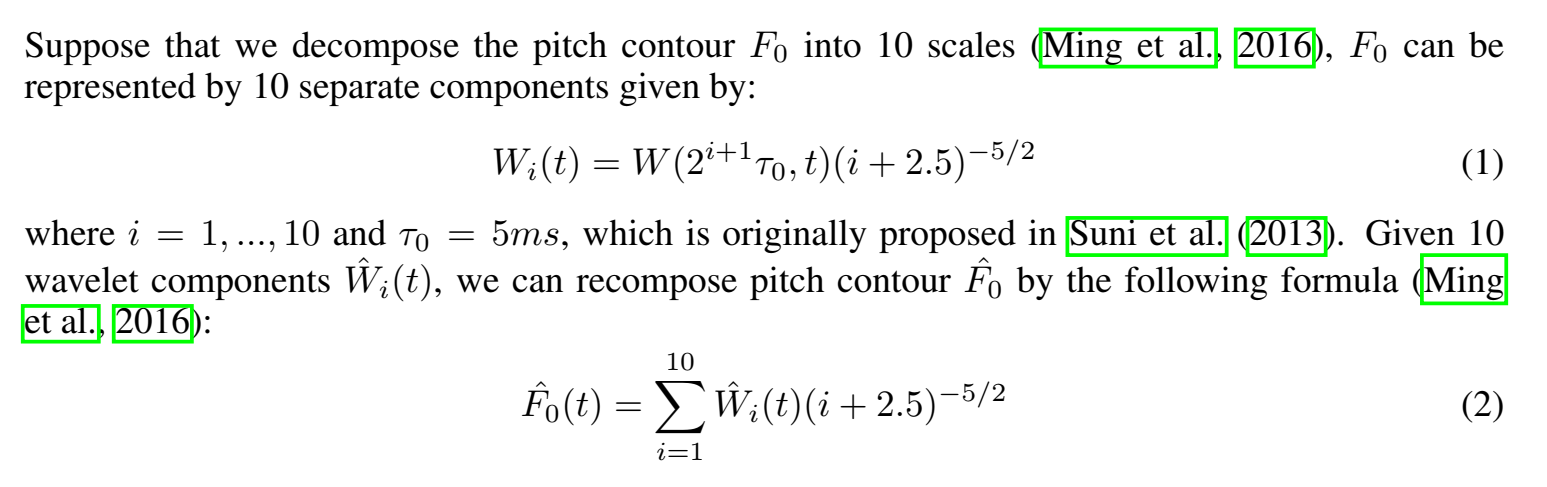

假设把$F_0$分解为10个scales，

image-20221116162902354

实现过程

https://github.com/JeremyCCHsu/Python-Wrapper-for-World-Vocoder

使用PyWorldVocoder提取pitch包络，但先做一些预处理工作：

  1. 由于CWT算法对不连续信号很敏感，因此先对清音（unvoiced）（没有pitch的）帧进行线性插值，插出pitch来；
  2. 对提取的pitch包络转到log域；
  3. 对每个句子归一化到 $\mu=0,\delta=1$，保留原始均值方差，为了重建pitch 包络；
  4. 用CWT公式把归一化的pitch包络变换到pitch谱，作为groundtruth；

训练阶段，pitch predictor预测的是pitch谱和pitch包络的均值方差，整个pitch模块输入给下一个模块的是groundtruth的pitch包络；pitch谱来自于groundtruth的pitch包络通过CWT得到；

推理阶段，pitch predictor预测了pitch谱和pitch包络的均值方差后，通过iCWT转换为pitch包络，作为下一个模块的输入特征之一；

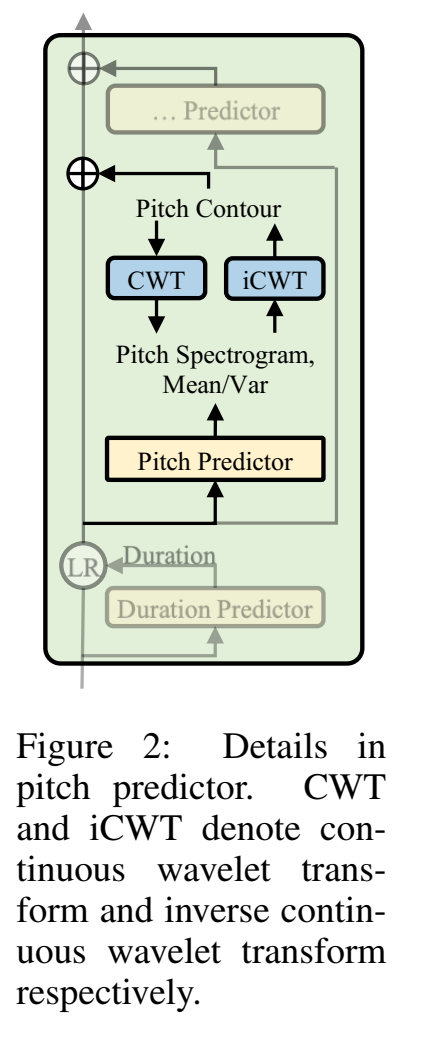

image-20221116155025671

实验

TODO

总结

核心在于用了一些“物理”特征，先验地认为这几个物理量和合成效果最相关，然后训练这几个物理量的生成器，结果产生了很不错的效果；说明合成也许就和这几个物理量最相关，这几个物理量生成得好，合成效果自然就好；

这几个物理量和合成最相关也许之前的研究者也很清楚，但是都没怎么用到，输入的只有文本，标签只有音频，让模型自己训，fastspeech2有点像是减轻模型工作量的思路，减轻模型训练的难度，先提取一些分别的物理量，让模型去训练，各个模块都有点分开的意思，再得到一个总体的模型；

因此，从这个角度出发，如果能找到这几个物理量哪些性质对于合成韵律最重要，进一步抽取这些性质，也许能进一步减轻模型训练的难度；比方说pitch的变化大？短时周期性？等等，看看哪一个性质对韵律影响最大，进一步分别抽取，也许能合成出更好的音质；

直接生成waveform的结构也比较巧妙，考虑到waveform很难预测好，输入不是像其他预测器一样只用来自文本的特征（或者说encoder），而是用的预测的mel谱作为特征；并且因为很难预测好，没有用简单的结构+mseloss，而是用了GAN的训练策略；

思考

合成是一个一对多的过程，输入（文本）相比于输出（变化的音频）来说很简单，在这种输入输出复杂度不对等的前提下，思考如何设计模型这个问题，可以转化成思考如何缩小输入和输出之间的gap这个问题；问题解决方法之一是输出太复杂了，那把输出特征多利用一点，多榨干一点，音频重要的特征全都分解出来，让输入一一去拟合它们，有点化简（文本特征）为繁（多个特征）的意思；有点欠拟合的意思？需要从输入增加特征，才能把模型训练好；

而识别，是一个多对一的过程，和合成反过来，输入很复杂，输出很简单，于是也有一个输入输出之间存在gap的问题，因此是不是可以把输入删掉一些特征，不要那么多输入特征信息，从而减少这个gap（特征工程来删除冗余特征）；或者说输入分解很多个特征，让输出一一拟合他们；所以识别模型容易过拟合？所以识别模型可以往简单地靠，可能参数量越多层数越多反而效果越不好？
